镜头分辨率测试卡
热度：5640 上市日期：2018.03.15
西门子星形有144和72个周期,镜头分辨率测试卡设计用于测试镜头分辨率。
产品说明

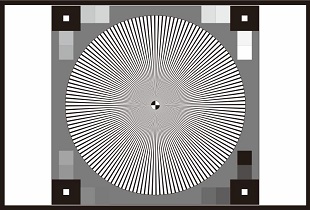

- 镜头分辨率测试卡设计用于测试镜头分辨率。测试卡包含径向正弦调制的西门子星，倾斜边缘和白色噪声斑块。在西门子星的中心是一个调焦标记。在测试卡的边界处，存在16个灰色块，用于自校准。角落显示一个更大的黑色正方形和一个小白色正方形。西门子星形有144和72个周期。
- 两组倾斜边缘提供四种不同的调制（40％，60％，80％，100％）。对于使用iQ-Analyzer的全场分析，图卡九个图表组合成三个条状带（大小为A1066）。使用该组合4：3,16：9或任何其它纵横比。
- 尺寸A460的图卡 9x有两种宽高比：4：3和16：9，镜头分辨率测试卡结构遵循最新ISO标准ISO12233（2014）的建议，图卡 A 9x的最大分辨率取决于图表的大小和中心的直径。

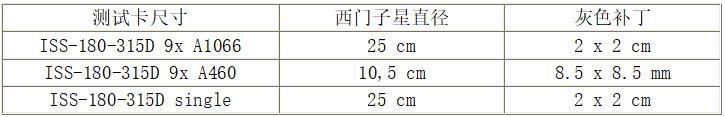

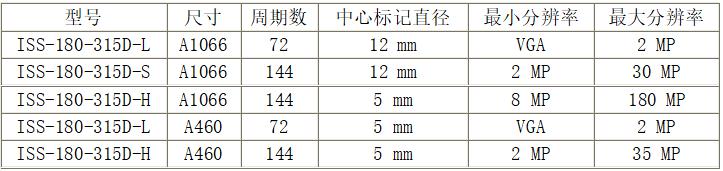

产品规格参数
