棋盘式几何分辨率测试卡
热度：3784 上市日期：2019.04.11
棋盘式几何分辨率测试卡被设计用来检查几何失真和分辨率
产品说明

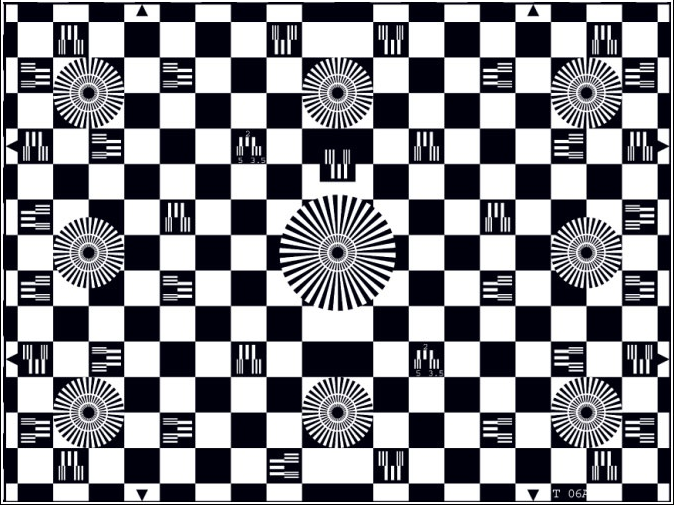

- 测试卡类似于一个由13×18的黑色和白色正方形区域以及由矩形区域在对应于电子测试生成器14/19网格光栅线边缘所包围的棋盘。（整个图卡发生器的水平网格线被划分为相应于42行）
- 九个扇形星内圆线条标出625线结构。较大的圆形线条标出312线的结构。横向对应的垂直线光栅分布着33个白格。它们对应于2，3.5和5MHz频率栅格。
- 测试卡可以检查几何形状和光栅的一致性、信号生成的均匀性、分辨率及其在图像区域分布及后焦距。
