JBT9328-1999分辨力板
热度：4398 上市日期：2019.05.21
JBT9328-1999适用于评定望远镜物镜、体视显微镜、投影物镜及光学零部件等象质的分辨力板。
产品说明

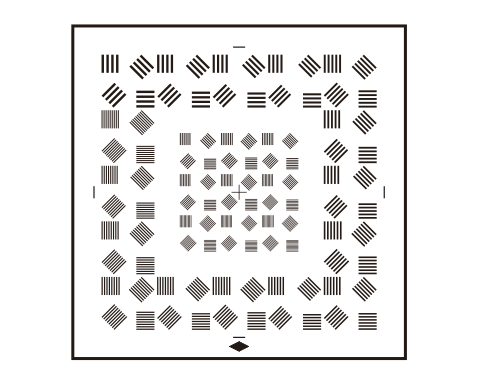

- 分辨率板由线宽递减的25个线条组合单元、菱形图案、十字对齐中心标记以及两对短线标记组成。
- 一套A型分辨力板由图形尺寸按一定倍数关系递减的七块分辨力板组成，其编号为A1-A7,一般测试只需要用A1板号即可。分辨力板的每一线条组合单元由相邻互成45°、宽等长的4组明暗相间的平行线条组成，线条间隔宽度等于线条宽度。
- 分辨力板两对彼此平行且距离相等的短线标记，称为基线，且由此基线确定图案的比例。
- 分辨率板中的的“十”字标记是图案的对称中心，测试时保持镜头与中心对齐。
- 菱形图案用于测量分辨力板的对比度。
