ISO12233：2014e-SFR分辨率测试卡

ISO12233:2014E-SFR类似于依据ISO标准文件的6.1章节和附录C制作的低对比度的E-SFR测试卡。测试卡有以下三种版本：

1. 标准版：基础的功能
2. 增强版：增加了额外的正方形、楔形和色彩图案
3. 扩展版：类似于增强版，只是扩展到16:9，适用于高清电影和电影

目前我们都是喷墨打印出来那些测试卡，增强版本是照相模式打印。所有的Imatest的ISO12233:2014 E-SFR测试卡是完全符合ISO标准的。Imatest的eSFR ISO模块提供高度自动支持检测分析测试卡。

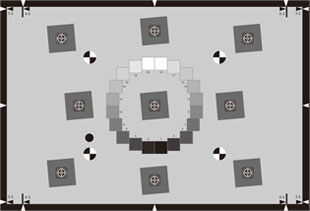

标准版：

这个测试卡是3:2的长宽比。为了满足更多的要求我们增加了增强版和扩展版，增强版和扩展版在图像边缘增加了用于测试性能的方块，双曲线以及色块。这些图卡是完全符合标准的。

ISO12233:2014E-SFR类似于依据ISO标准文件的6.1章节和附录C制作的低对比度的E-SFR测试卡。但是却又有几点不同。下面是它们的不同对比：

1. 20阶OECF灰阶块取代了原先的16阶
2. 测试卡中心区域的方形聚焦图案是直角的（为了增加MTF的测量区域），这样设计的目的是为了减少自动检测边缘的干扰。
3. 有四个注册记号,替换了原先的三个帮助自动化区域检测。
4. 在左下方的注册记号上面有一个附加记号用于检测图表方向。

这种测试卡用于全自动eSFR ISO 模块，Imatest 4.0版本添加了这一模块。

增强版：

增强版的2014E-SFR测试卡有标准版的所有功能，也是3:2的长宽比。在图像的边缘增加了6个倾斜的方块用于测试性能和增加了双曲线用于视觉分析或者在Imatest的斜边模块上分析。也增加了16个色块。这些增加的区域没有被标准覆盖，但是并不影响符合标准。增强版和标准版之间的不同如下：

1. 在图像的边缘增加了六个额外的倾斜方块用于测试性能。
2. 几个空间频率的双曲线，类似于参考ISO标准的CIPA，用于视觉分析或者在Imatest软件的斜边模块分析。
3. 增加了16个色块（喷墨或者色彩LVT），色彩类似于工业标准24色卡

这一版本的测试卡用于全自动的eSFR ISO模块，Imatest 4.0版本添加了这一模块。

扩展版:

扩展版包含增强版的所有功能（6个斜方块，双曲线和16个色块），但是比例扩展至16:9长宽比。16:9是为了适用于高清电视和电影（也满足相机所要求的3:2长宽比）。它也符合标准。

这一版本的测试卡用于全自动的eSFR ISO模块，Imatest 4.0版本添加了这一模块。
