从零开始搭建摄像头测试实验室
点击：7827 日期：2018.09.17
【摘要】从零开始搭建摄像头测试实验室
一、实验室规模与测试卡摆放位置预算
-
实验室一般分为影像实验室（18%灰漆墙面）和暗房（哑光黑漆墙面），可以根据需求选择。实验室的搭建需要预算好需要摆放的测试卡空间和位置，一般规模实验室长X宽为3X3米，这样放能容纳下一张最大的八倍测试卡（2848x1600mm），便于调整补光灯位置和摄像机角度进行测试。

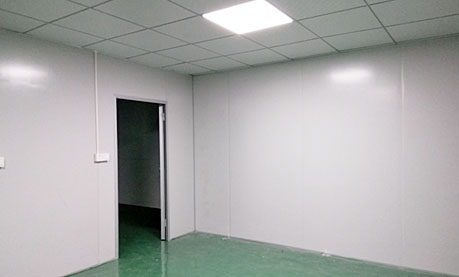

搭建前：
-
实验室拍摄需要一个反光比较少环境，标准的拍摄环境为18%反射率。处理这块时可以选用我公司的ISS1838专业实验室标准18%灰漆对影像实验室墙面进行上漆（ISS1839专业实验室标准哑光黑漆可用做暗室上漆）。
在刷漆时，先将漆料均匀搅拌，然后用滚筒刷在墙面初步上漆。间隙小的地方，用刷子进行单独处理。处理完四周墙壁后，再对吊顶进行处理。

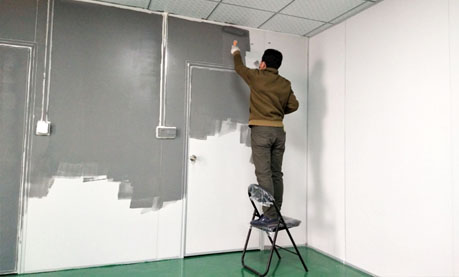

刷漆：
-
实验地面由于需要经常摆动测试架与及人员走动，所以不能刷漆，需要铺设灰色地毯，而且灰色地毯吸收光线很强，不用担心反光问题。在铺设地毯时需要计算好地毯与实验室的长宽，摆放地毯进去时注意不要刮花已经刷好漆的墙壁。铺设地毯可以采用布基胶粘贴。

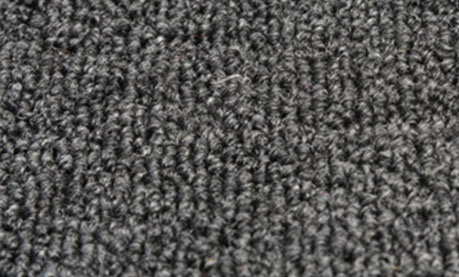

地毯：
-
实验室图卡可以根据需求摆放测试卡，如分辨率测试卡 TV-line 、 SFR 、MTF 、二十四色色卡、灰阶测试卡、畸变测试卡、视场角测试卡、杂光鬼影测试卡、肤色测试卡等。
测试卡分为带背板的和不带背板的。如果您的实验室是用彩钢板搭建的，则可以选择不带背板的测试卡，直接用磁铁吸附在墙壁上。或者用专门测试架置放测试卡，便于调整测试距离和位置。

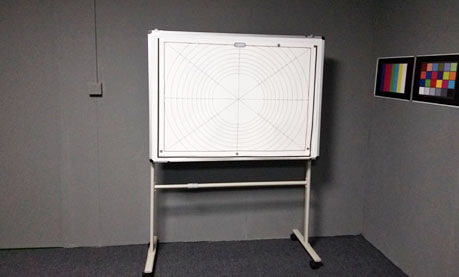

图卡一角：
-
摄像头拍摄需要一个标准的拍摄光照强度，标准光照强度为1000lux左右。而测试卡又分为反射式和透射式测试卡，根据不同种类测试卡与及尺寸选用不同补光灯进行拍摄。
三种补光源：

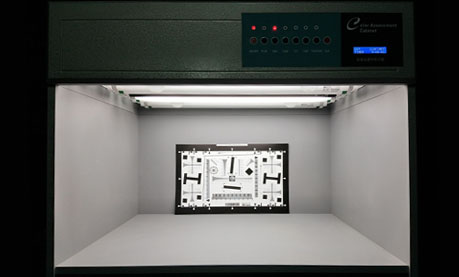

(一） 反射式多色温摄像头测试灯箱

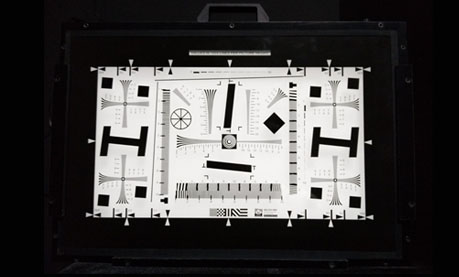

(二） 透射式可调照度摄像头测试灯箱

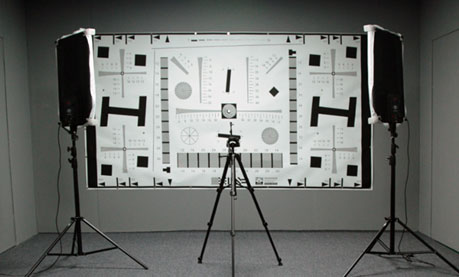

(三） 照度可调补光灯
-
实验室可以根据需求来选择相应的测试卡与及设备，以下为一个全面实验室的设备列表。
